Рабочий Проект. Индивидуальный жилой дом. Раздел -АР

26.02.2014, 18:21
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

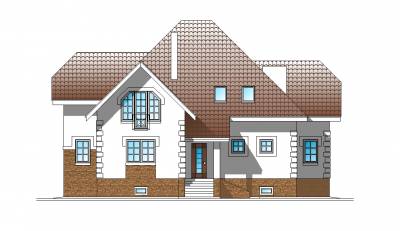

Рабочий Проект. Индивидуальный жилой дом.

Размер архива: 1.82 Mb
Чертежи в формате : AutoCAD (DWG)

Состав проектно-сметной документации (26 листов):

-АР Архитектурные решения

Технико-экономические показатели здания:

Этажность, эт. -  подвал + 1 + мансарда
Количество квартир, шт. - 1
Общая площадь дома, м2 - 347,30
Жилая площадь дома, м2 - 104,20
Площадь застройки, м2 - 159,10
Строительный объем, м3 - 1435
Площадь кровли, м2 - 284,35

Архитектурно-планировочное решение:

В подвальном этаже расположены: коридор, 2 подсобных помещения, сан. узел, бильярдная, комната отдыха, душевая, сауна, тамбур, котельная.
На перваом этаже - тамбур, прихожая, гостиная, кухня-столовая, гостевая, сан. узел, душевая, гардероб.
На втором этаже- холл, 4 спальни, сан. узел, ванная, гардеробная, кладовая.
Высота помещений цокольного этажа - 2,4м, первого этажа - 2,96м, второго этажа - 2,7м.

Расход основных материалов:
Газобетонные блоки 400мм - 156,00м.куб.
Кирпич полнотелый М100 -  13,85 м.куб.

Конструктивные решения:
1. Фундаменты - монолитная ж/б плита.
2. Наружные стены выполнены из газобетонных блоков толщиной 400 мм.
3. Внутренние несущие стены-газобетонные блоки толщиной 400 мм.
4. Наружные стены опираются на ж/б монолитный цоколь на отм. -0,510, стены цоколя утеплены с внутренней стороны полужесткими минераловатными плитами, толщиной 120 мм.
5. Перегородки - газобетонные блоки толщиной  200 мм, каркасные -150 мм.
6. Внутренние откосы проемов оштукатуриваются по сетке.
7. Перекрытия - монолитные ж/б.
8. Кровля  - мягкая черепица по сплошному настилу и деревянным стропилам с наружным водостоком, утеплитель - полужесткие минераловатные плиты толщиной 200 мм.
9. Кладка вентканалов и дымоходов выполнена из полнотелого кирпича М100,и через каждые 5 рядов армирована кладочной сеткой. В дымовых каналах для камина и отопительной установки устраивается короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
10. Междуэтажная лестница - деревянная, выполняется по индивидуальному проекту.
11. По периметру здания устраивается отмостка с асфальто-бетонным покрытием шириной 1000 мм по гравийному основанию.

Инженерное оборудование:
Отопление - от индивидуального отопительного котла. В помещениях - отопительные радиаторы.
Водоснабжение - холодное от местной сети или от скважины, горячее - через бойлер.
Канализация - в местную сеть или в локальные очистные сооружения.
Электроснабжение - от местной сети.
чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: с цокольным этажом, DWG, рабочий проект, autocad, мансарда, чертежи, двухэтажный
Просмотров: 3215 | Загрузок: 684 | Рейтинг: 5.0/37

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
