Рабочий Проект. Индивидуальный жилой дом-коттедж "Анданте". Раздел –АР

21.02.2014, 01:30
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:


Рабочий Проект. Индивидуальный жилой дом-коттедж "Анданте". Раздел –АР

Размер архива: 7.01 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации (30 листов):
-АР Архитектурные решения.

Технико-экономические показатели здания:
Этажность, эт. - 2
Общая площадь, м2 - 358,99
Жилая площадь, м2 - 195,04
Площадь застройки, м2 – 398,78

Архитектурно-планировочные решения:
Коттедж "Анданте" (Коллекция "Попурри"). Двухэтажный жилой дом размерами в плане в осях 16,17х17,26 м рассчитан на заселение одной семьи. Высота 1-го этажа 3,15 м; 2-го этажа переменная. Инженерное оборудование здания предусматривает: электроснабжение - от наружных сетей; водоснабжение - от наружных сетей; канализация - от наружных сетей; отопление - газовый котел; горячее водоснабжение - емкостный водонагреватель; телефонизация и радиофикация - от наружных сетей.

Конструктивные решения:
   Фундамент: ленточный сборный из ж/б элементов. Низ фундамента ниже промерзания грунта. Подошва фундаментов из монолитного железобетона (бетон Кл  В-25), ширина подошвы под наружные и внутренние стены - по расчету; высота подошвы - 300 мм. Стены фундамента, ниже планировочной отметки земли - из бетонных блоков ГОСТ13579-78. Заделка некратных мест - кладка из кирпича К-О 100/25/ГОСТ 530-95 на цементно-песчаном растворе, с последующим оштукатуриванием цементно-песчаным раствором.
   Гидроизоляция вертикальная: обмазочная, битумной мастикой за два раза. Примечание. Места и отметки прохождения коммуникаций через стены определяют проекты марок АР, ОВ, ВК и ЭС.
   Гидроизоляция горизонтальная: из двух слоев гидроизола, "на сухо" - выше отмостки не менее 150 мм. Продухи - общей площадью не менее 1/400 площади технического подполья, равномерно расположенные по периметру наружных и внутренних стен.
   Цоколь: кладка из кирпича К-О 100/25/ГОСТ 530-95 на цементно-песчаном растворе до отметки низа перекрытия.
   Обратная засыпка: местным грунтом, с послойным трамбованием.
   Отмостка по периметру дома: Бетон марки В-15, толщ. 80 мм, армирование - дорожная сетка ( 5Вр-1 ) 100х100 мм. Обеспечивается уплотненное песчаное ( средняя фракция ) основание.
   Стены несущие наружные: Трехслойные: Несущая часть из кирпича марки М100 толщиной 380мм ГОСТ 530-95. Стены утепляются базальтовыми минераловатными плитами ТУ 5762-004-45757203-99 толщиной 100 мм. Наружная часть из кирпича марки М100 толщиной 120 мм ГОСТ 530-95, по которому выполняется штукатурка с последующей ее облицовкой.
   Стены внутренние несущие (выше отметки ±0,000): из кирпича керамического толщиной 380 мм ГОСТ 530-95.
   Перегородки: из кирпича марки М100 толщиной 120 мм ГОСТ 530-95.
   Перекрытие цоколя, первого этажа: многопустотные, железобетонные ГОСТ 9561-91. Не кратные места - из монолитного железобетона. В соответствии с проектом. Отметка низа перекрытия цоколя - определяется проектом. Примечание: устройство полов в перечень работ по договору не включается.
   Перекрытие второго этажа: Плиты перекрытия - многопустотные железобетонные ГОСТ 9561-91. Теплоизоляция - из минераловатных базальтовых плит толщиной 200 мм. Ходовой настил - деревянный из дерева хвойных пород.
   Лестница на второй этаж: временная деревянная.
   Конструкция крыши: стропильная деревянная из древесины хвойных пород, подвергнутой огне-био-защите. Утепление - в соответствии с проектом. Соединение элементов выполняется на гвоздевых пластинах, гвоздях, болтах и  с применением накладок и оцинкованного металла.
   Кровля:  керамическая черепица, производитель -"BRAAS", цвет - коричневый матовый.
   Утепление кровли на мансардном этаже: базальтовая мин. плита, толщиной 150 мм в толщине кровли.
   Дымоходы газовые: материал кирпич.
   Сливные желоба, водосточные трубы: металлически оцинкованные, с полимерным покрытием, высота до отмостки h-100 мм.
   Фасад: не вентилируемый.Облицовка стен в соответствии с утвержденным проектом.
   Крыльцо, терассы, наружные лестницы: из монолитного бетона КЛ В-25, вертикльные плоскости из кирпича рядового М100, F25.
   Ограждения террас, лестниц, крылец, балконов: деревянные, в соответствии с утвержденным проектом.

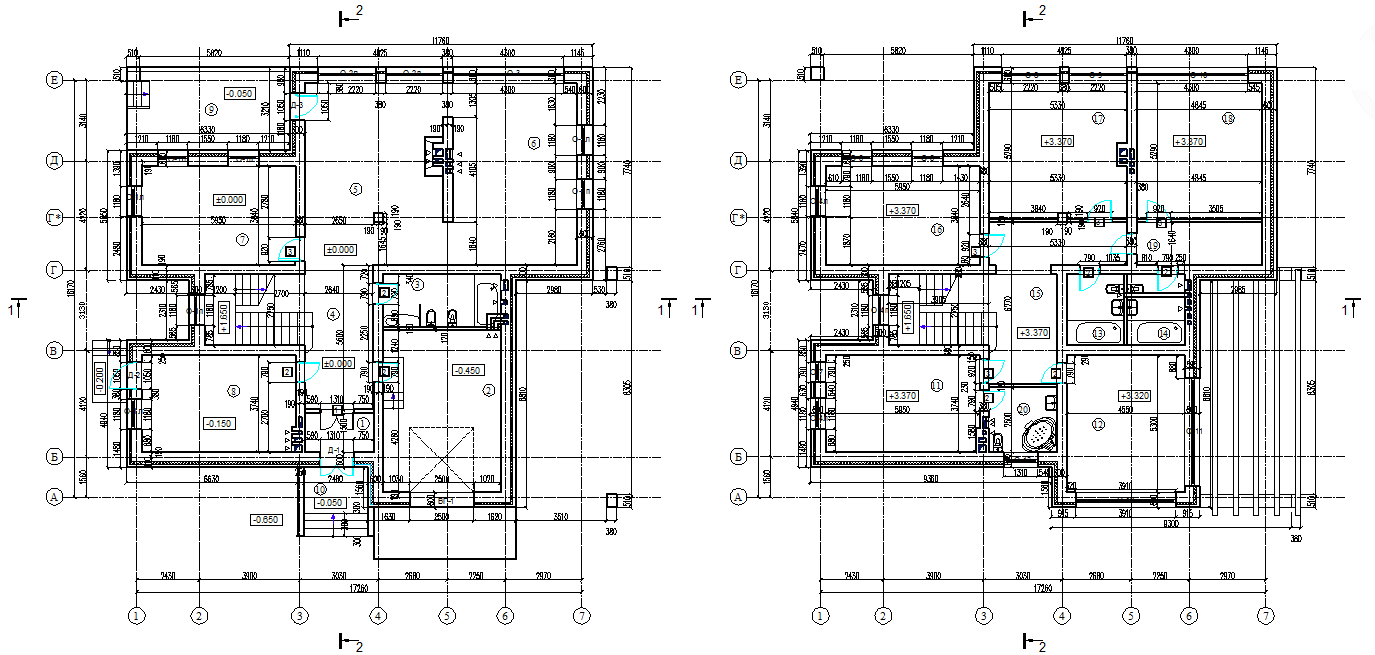

Планы этажей:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: DWG, с гаражом, рабочий проект, autocad, чертежи, двухэтажный
Просмотров: 3259 | Загрузок: 686 | Рейтинг: 5.0/38

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
