Рабочий Проект.
Коттедж с мансардным этажом «Calineczka» (Калиночка).
Разделы -АР, -КР, -ОВ, -ВК, -ГСВ.

Размер архива: 3.84 Mb
Чертежи в формате AutoCAD (Формат DWG)

Состав проектно-сметной документации:

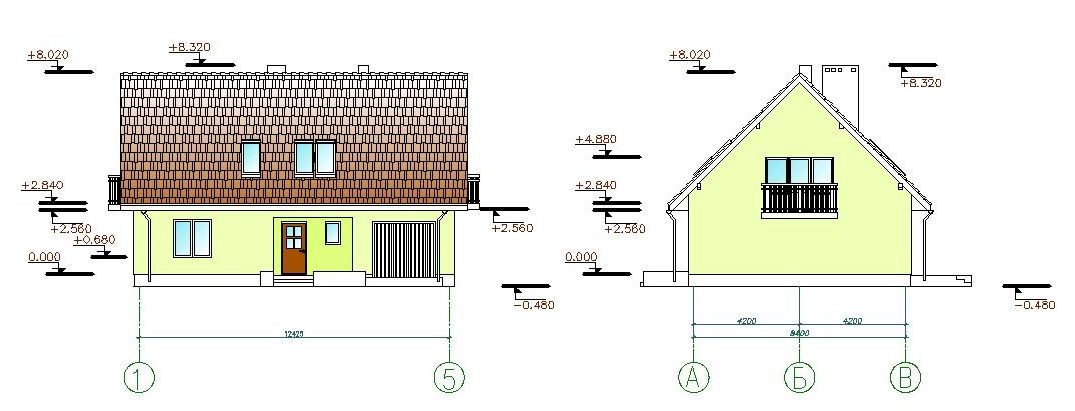

-АР Архитектурные чертежи (Фасады, планы, разрезы, план кровли и стропил, спецификация заполнения проемов) + 3D виды фасадов и внутреннего интерьера
-КР Конструктивные чертежи (фундамент, перекрытия, крыша, монтажные схемы водосточных труб, раскладка блоков, армирование стен, монолитные участки, узлы и т.д.)
-ОВ отопление и вентиляция
-ВК канализация и водоснабжение
-ГСВ топливная система (газоснабжение)

Технико-экономические показатели здания:
Этажность, эт. - 2
Общая площадь дома, м2 - 156,0
Площадь застройки, м2 – 111,90
Гараж - есть

Архитектурно - конструктивные решения:
Фундамент - монолитная Ж/Б фундаментная плита
Материал стен - Пенополистирол в блоках ARXX + Ж/бетон (Возведение монолитных стен выполнить с применением несъемной монолитной опалубки из Пенополистирольных блоков системы ARXX)
Материал перекрытий - жел./бетон
Крыша - мансарда
Кровельный материал - черепица
Наклон крыши (град.) - 45
Макс. высота крыши (м) - 8,50

Планы этажей:
