Коттедж на одну семью

21.12.2016, 18:59
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Коттедж на одну семью.

Раздел -АР.

Размер архива: 1.87 Mb
Чертежи в формате: AutoCAD (DWG)

Состав проектно-сметной документации  (20 листов):
-АР Архитектурные решения


Технико-экономические показатели здания:
Этажность, эт. -  2
Количество жилых комнат, шт. - 6
Общая площадь - 256.5 м2
Жилая площадь - 147.39 м2
Площадь застройки - 189 м2

Конструктивные решения:
Фундаменты - из монолитного железобетона - ленточные
Цоколь – облицовка блоками БЕССЕР с «рваной» поверхностью
Стены наружные – из газосиликатных блоков толщиной 400 мм. Наружное утепление – лёгкая штукатурная система «РАДЕКС» с утеплителем из пенополистирола толщ. 70 мм
Внутренние несущие – из кирпича керамического толщ. 380 мм
Перегородки санузлов – кирпичные толщ. 120 мм
Перегородки жилых комнат – из газосиликатных блоков толщ. 100 мм
Перекрытие над вторым этажом – деревянные балки со щитами наката.
Перекрытие первого этажа – железобетонные плиты пустотного настила ПК.
Стропильной система – дерево 2 сорта
Покрытие кровли – металочерепица МП «МОНТЕРРЕЙ»
Оконные блоки – индивидуального изготовления из ПВХ профиля с тройным остеклением.
Дверные блоки наружные – металлические
Дверные блоки внутренние – из МДФ

Отделка внутренних помещений:
Потолки второго этажа – из гипсокартона по металлическому каркасу с последующей окраской акриловыми красками.
Стены санузлов и ванных комнат, а также - кухня – облицовка керамической плиткой
Полы во всех жилых помещениях – из ламината по цементной стяжке
Полы в санузлах, кухне , холле, и тамбуре входа – из керамической плитки.

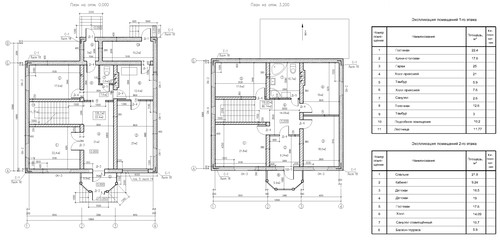

Планы этажей:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: DWG, коттедж, рабочий проект, autocad, газосиликатные блоки, чертежи, двухэтажный
Просмотров: 1439 | Загрузок: 429 | Рейтинг: 5.0/3

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
