Коттедж "Сентенция" в посёлке Ропша Ленинградской области

30.07.2016, 20:55
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий проект.
Коттедж "Сентенция" в посёлке Ропша Ленинградской области.

Раздел -АС.

Размер архива: 4.46 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (47 листов):
 - АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Этажность, эт. - 2 + мансарда
Общая площадь дома, м2 - 186,5
Площадь застройки -  98,7 м2
Строительный объем, м3 - 911

Конструктивное решение:
Фундамент - монолитный Ж/Б ростверк
Наружные стены - несущая часть - газобетонные болки 400 мм
Перегородки - ГВЛ по металлическому каркасу.
Колоны - брус.
Перекрытия - деревянные по балкам.
Лестница - внутренняя - деревянная, наружная - деревянная.
Полы - деревянные, в санузлах - напольная керамическая плитка по бетонной стяжке.
Крыша - мансардная двухскатная, деревянная, с уклонами скатов 25-70. Стропила выполнены из бруса сечением 50х200мм. Принята нескользящая конструкция крыши с операнием нижней части стропил на стены.
Кровля - битумная черепица “Shinglas”.
Окна - двухкамерные стеклопакеты (тройное остекление), рамы - деревянный профиль по ГОСТ 24700-99 (2001).
Двери - внутренние - по ГОСТ 6629-88(2002), наружные - по ГОСТ 24698-81(2002), деревянные по индивидуальному заказу.
Фасады дома - покрываются прозрачными атмосферостойкими составами. Цоколь облицовывается природным камнем.

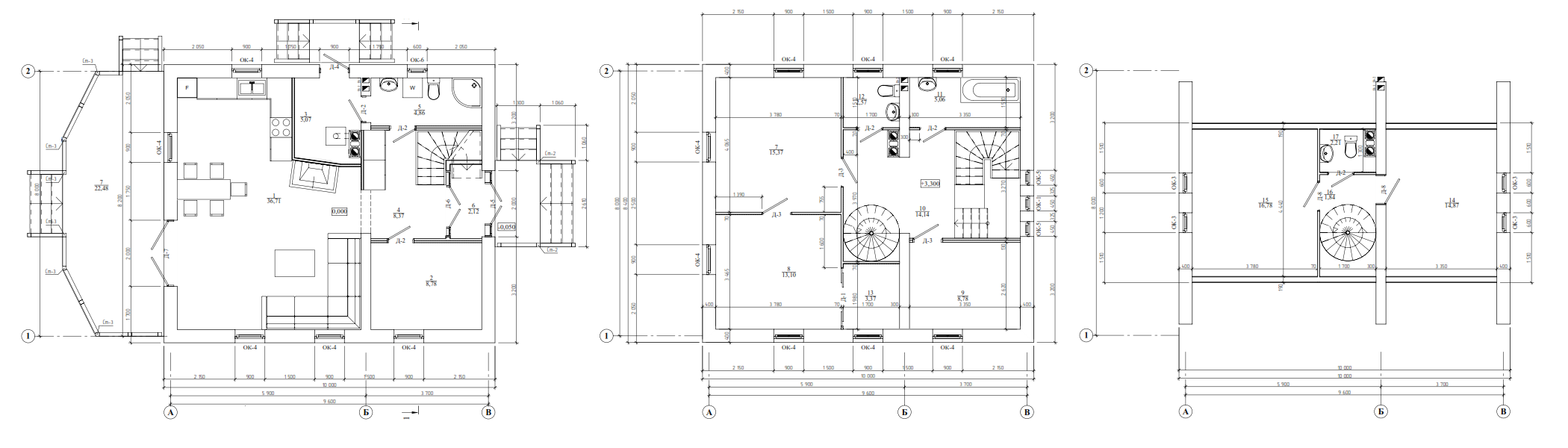

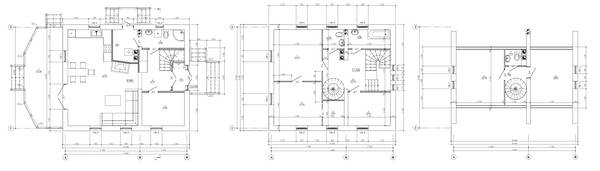

Планы этажей:


чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: терраса, 3-D модель, pdf, коттедж, рабочий проект, мансарда, чертежи, двухэтажный, газобетон
Просмотров: 1063 | Загрузок: 197 | Рейтинг: 5.0/4

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
