Рабочий проект.
Проект кирпичного дома 11-24.
Разделы -АР, -КР.

Размер архива: 16.94 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (58 листов):

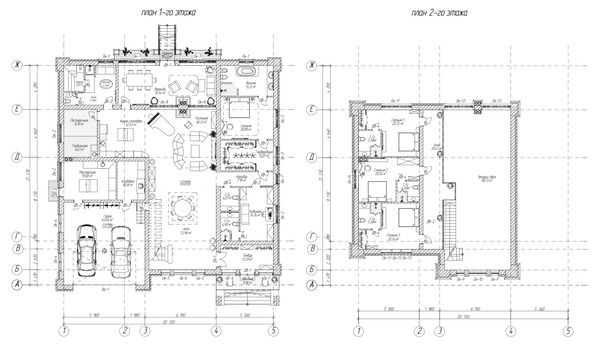

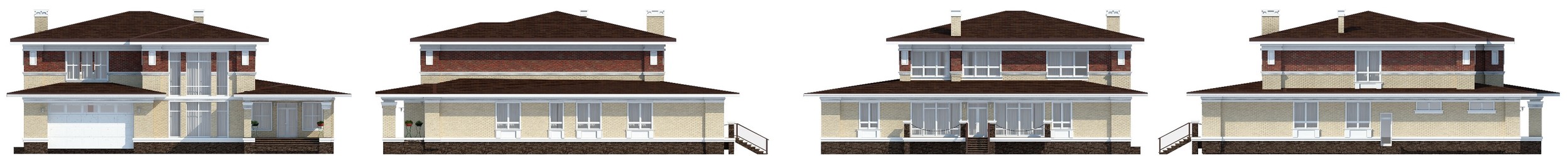

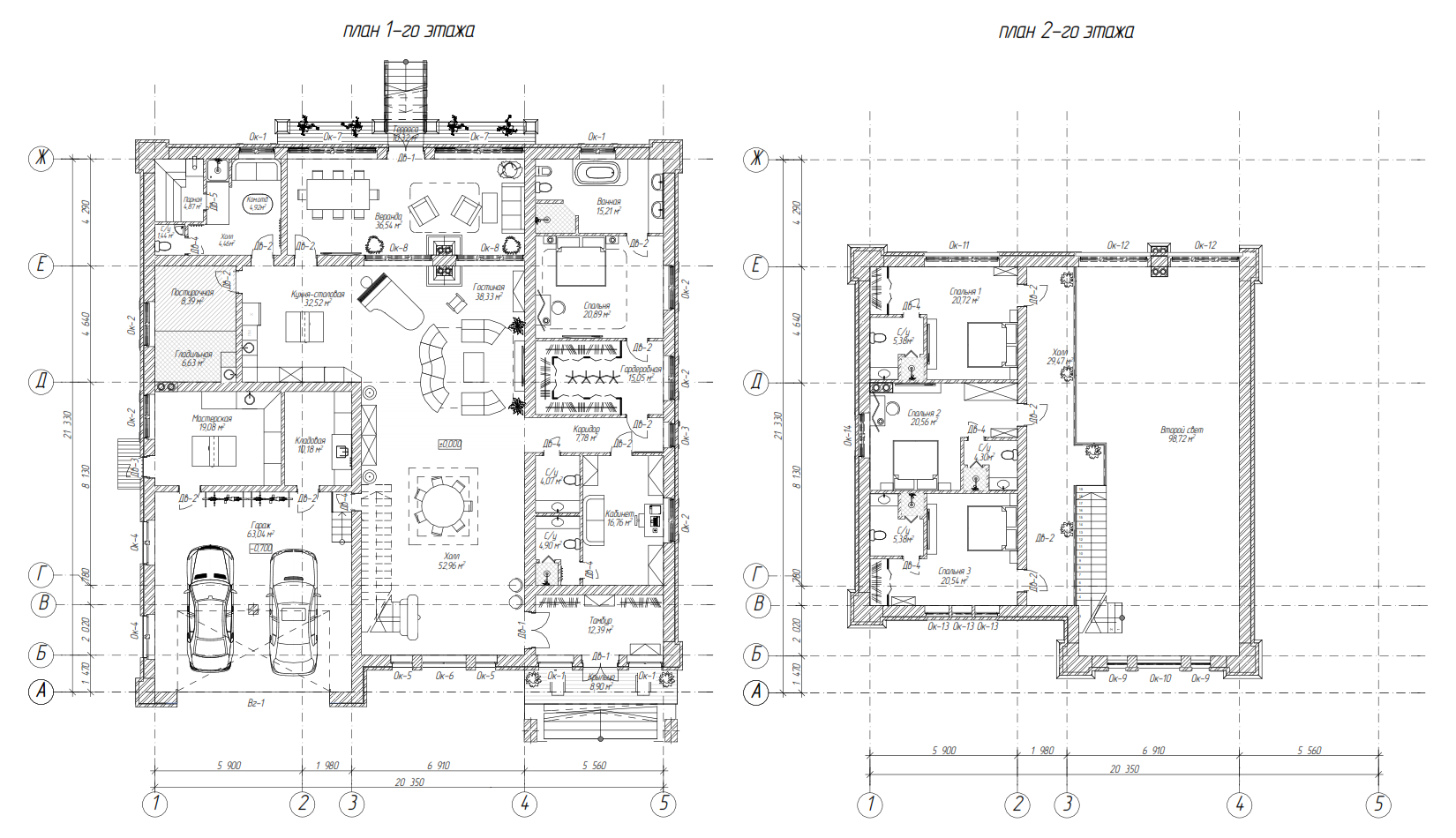

 -АР Архитектурные решения
 -КР Конструктивные решения

Технико-экономические показатели:
Этажность - 2 эт.
Общая площадь дома - 505,98 м2
Жилая площадь дома - 137,8 м2
Площадь застройки - 502,37 м2
Строительный объём - 3120,91 м3
Гараж - есть, на 2 автомобиля
Авторы: Архитектурно-строительная мастерская «АрхиСтрой»

Конструктивные решения:
Фундамент - монолитный ленточный.
Наружные несущие стены - из керамических крупноформатных блоков Porotherm wienerberger 44 марки М100 440х250х219(h).
Внутренние несущие стены - из керамических крупноформатных блоков Porotherm wienerberger 44 марки М100 440х250х219(h), 380х250х219(h), 250х380х219(h)
Перегородки - кирпич М-125, толщина стен 120 мм.
Наружная отделка стен - облицовочый кирпич Rauf. Цоколь - облицовка камнем White Hils
Перекрытия - монолитный железобетон.
Крыша - стропильная.
Кровля - металлочерепица.
