Индивидуальный жилой дом с гаражом на два автомобиля. (Проект №3-350)

29.01.2017, 23:04
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.
Индивидуальный жилой дом с гаражом на два автомобиля. (Проект №3-350)
Раздел -АС.

Размер архива: 7.87 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (52 листа):
АС Архитектурно-Строительные решения

Технико-экономические показатели здания:
Этажность, эт. -  цокольный этаж + 2
Общая площадь дома, м2 - 293,18
Площадь застройки, м2 – 455,0
Строительный объём, м3 - 1132,0
Размеры по осям - 18,17 х 19,19 м
Гараж - на 2 автомобиля
Автор: Сидоров Дмитрий

Архитектурно - конструктивные решения:
Фундаменты - ленточный монолитный, стены цоколя из сборных бетонных блоков ФБС
Наружные и внутренние несущие стены - 400 мм, кладка из пеноблоков D600 300х400х600 автокл.
Перегородки - из кирпичной кладки 120 мм
Перекрытия - сборные железобетонные плиты и деревянные балки
Крыша - деревянные стропильные конструкции.
Кровля - гибкая черепица

Архитектурно-планировочные решения:

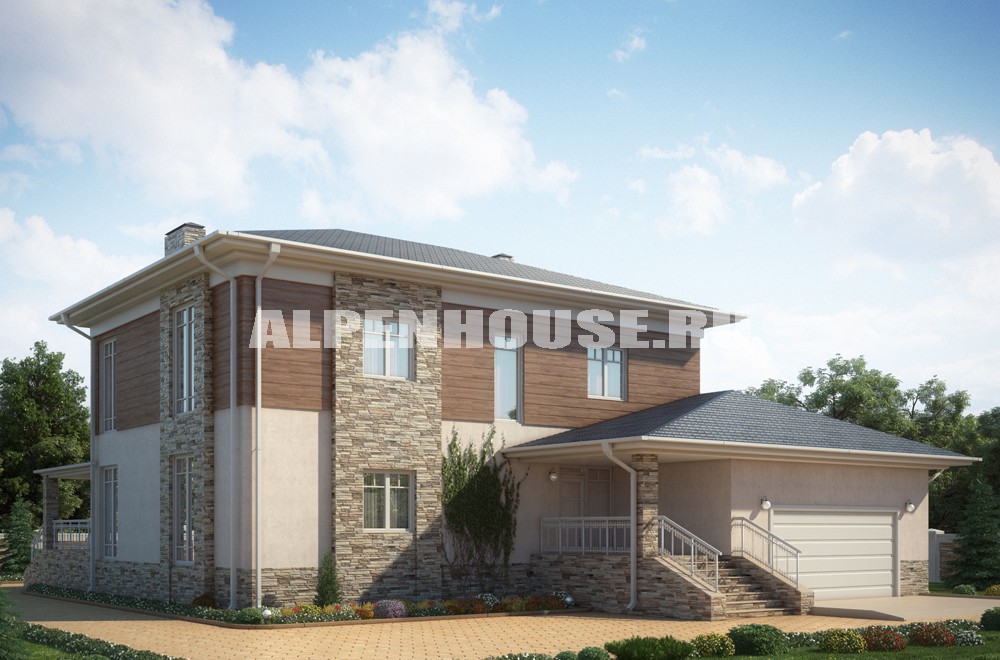

Притягательность этого двухэтажного дома обусловлена удачным сочетанием строгих геометрических форм с двухуровневой крышей. Здание спроектировано в классическом стиле с элементами современной архитектуры. Его отличают лаконичные линии фасада, респектабельность и удобное расположение внутренних помещений. Неоспоримым достоинством является заложенный в проект принцип свободной планировки помещений.
Цокольный этаж устроен таким образом, что здесь нашлось место для довольно большой тренажерной и двух комнат меньшей площади, вполне пригодных под мастерскую, кладовую или просто под личную зону пребывания владельца дома. Согласитесь, каждый человек имеет право на свою территорию, место, где можно уединиться и предаться собственным размышлениям. Установив здесь рабочий стол, телевизор, компьютер, мягкую мебель, бильярд, вы сможете не только работать и отдыхать, но также проводить время с друзьями.
К жилой части здания пристроен гараж на две автомашины и широкое крыльцо. На первом этаже размещены кухня, санузел, а также гостиная со столовой, объединенные в единое пространство. Отсутствие капитальных перегородок позволит владельцу либо визуально разграничить зоны, либо при необходимости установить перегородку. Ключевым звеном в гостиной является камин, создающий в ней атмосферу уюта и тепла семейного очага. Обилие окон обеспечивает помещения естественным освещением и позволяет экономить на электроэнергии. Небольшая комната в правой части здания вполне может служить кабинетом или гостевой. Из гостиной существует выход на террасу заднего двора и оттуда – в сад.
На втором этаже холл соединен с тремя спальными и одной детской комнатой. Благодаря этому ни один из членов семьи не будет чувствовать себя стесненным. Кроме этого, на этаже – два санузла. Один – с входом из спальни, другой – из холла для общего пользования всех членов семьи.
Наружная отделка предполагает использование отделочного камня при оформлении цоколя и частично стен первого и второго этажа в сочетании с декоративной штукатуркой.

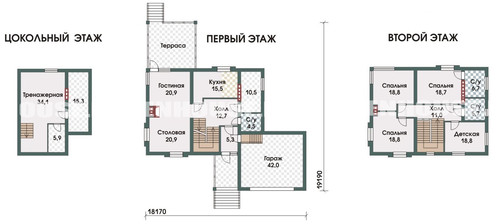

Планы этажей:

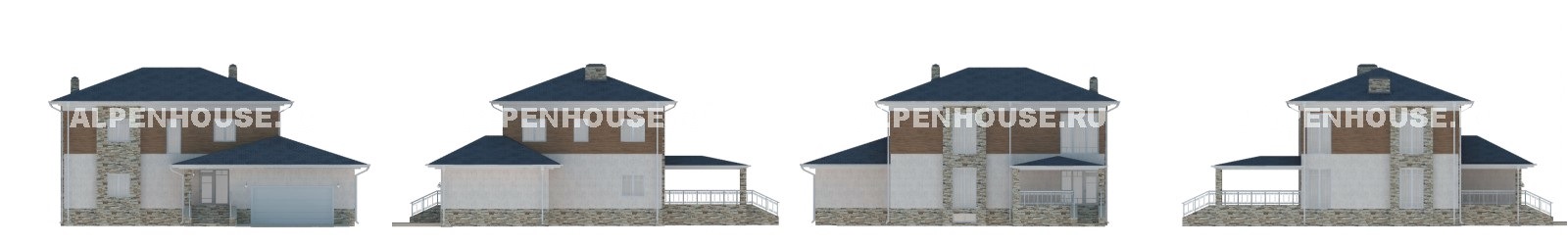

Фасады дома:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: терраса, с цокольным этажом, коттедж, pdf, с гаражом, рабочий проект, чертежи, газобетон, двухэтажный
Просмотров: 1646 | Загрузок: 407 | Рейтинг: 5.0/2

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
