Рабочий Проект.
Индивидуальный жилой дом. (Проект 47)
Раздел -АС.

Размер архива: 11.47 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (28 листов):
-АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - 2
Общая площадь - 200,6 м2 (+ крыльца ­ 22,96 м2)
Жилая площадь - 128,62 м2
Площадь застройки - 157 м2
Размеры дома  ­ 12,86 х 10,46 м
Авторы: ООО «СтроимДом»

Конструктивные решения:
Фундамент ­ - ленточный  из монолитного железобетона. Размеры фундамента: глубина 1.5 м от уровня планировки, ширина наружных стен 400 мм. внутренних 200 мм.
Цоколь ­ - бетон.
Цокольное перекрытие ­ - бетонная армированная монолитная плита по песчаной подготовке с утеплением.
Стены - ­ газобетонные блоки 400 мм (D400) + вентилируемый воздушный зазор 30 мм + лицевой кирпич 120 мм.
Внутренняя несущая стена - газобетонные блоки 400 мм (D500)
Перегородки ­ - газобетонные блоки 100 мм (1 этаж), ГКЛ или фанера по деревянному каркасу (2 этаж).
Межэтажные перекрытия ­ - по деревянным балкам.
Крыша ­ - стропильная система из деревянных брусьев. Обрешетка ­ доска.
Кровля ­ - металлочерепица.
Окна ­ пластиковые, двухкамерный стеклопакет с тройным стеклом.
Входная дверь ­ металлическая.
Дверь на крыльцо (веранду) ­ пластиковая со стеклом.

Архитектурно-планировочные решения:

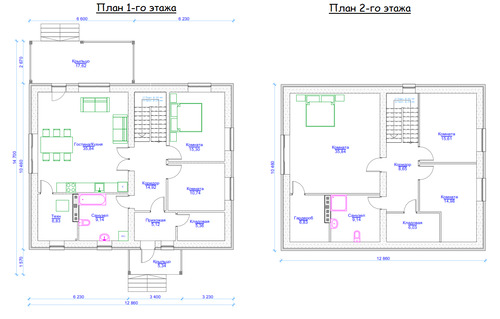

Дом двухэтажный (1 этаж + 2 этаж мансардный), прямоугольной формы в плане. Площадь 1-го этажа ­ 103,56 м2, 2-го этажа ­ 97,08 м2. К дому примыкают 2 крыльца. Высота помещений первого этажа ­ 2,8 м. Высота второго этажа переменная (от 1,6 до 2,8 м).

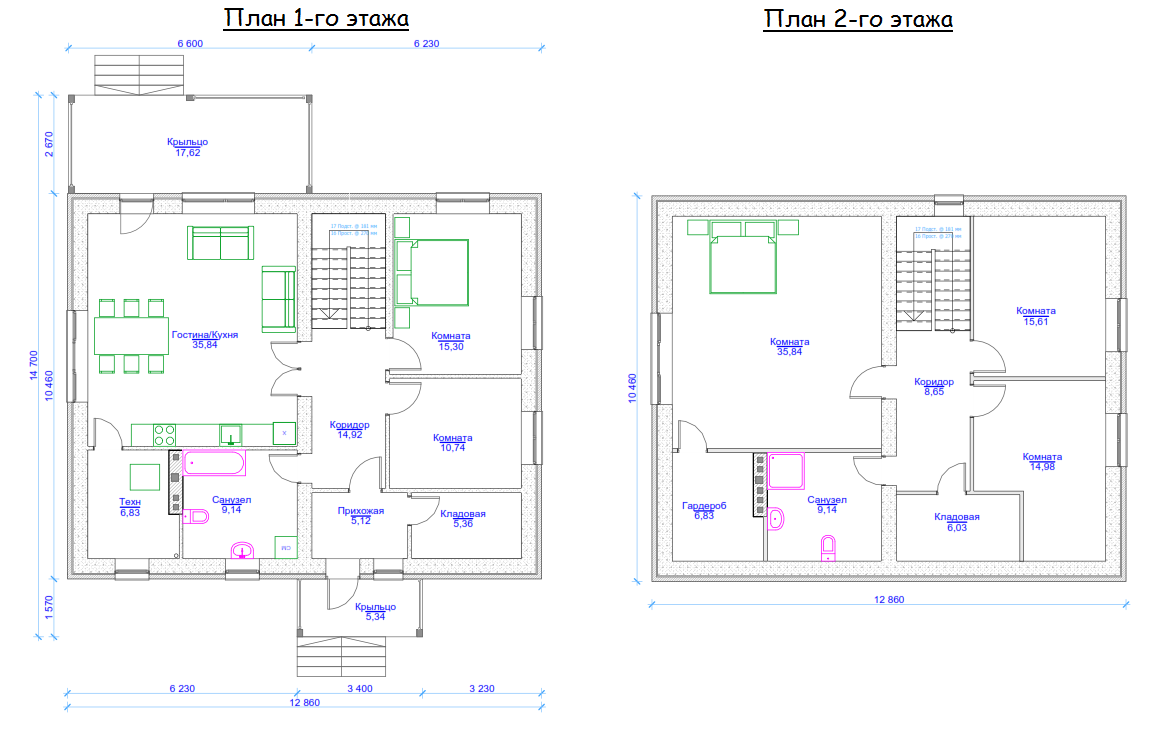

На 1­-ом этаже жилого дома расположены следующие помещения: прихожая, кладовая, кухня и гостиная, 2 комнаты, техническое помещение, санузел, коридор, крыльца.
На 2-­ом этаже жилого дома расположены следующие помещения: 3 комнаты, гардеробная, кладовая, санузел, коридор.
Функциональная пожарная опасность здания Ф1.4
Требования по степени огнестойкости и классу конструктивной пожарной опасности не предъявляются.

Инженерные системы и оборудование:
Отопление ­ от индивидуального отопительного котла (газовый или электро котел), АОГВ. В помещениях устраиваются радиаторы.
Водоснабжение ­ источником воды для хозяйственно­питьевых нужд служит артезианская скважина или колодец.
Канализация ­ выгребная яма, септик или локальные очистные сооружения ("Топас", "Юбас" и т.п.)
Электроснабжение ­ от местной сети 220 В или 380 В. Потребителями электроэнергии служат: освещение, бытовые электроприборы, инженерное оборудование.
