Компактный дом. (Проект K-38)

07.08.2017, 23:20
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Рабочий Проект.

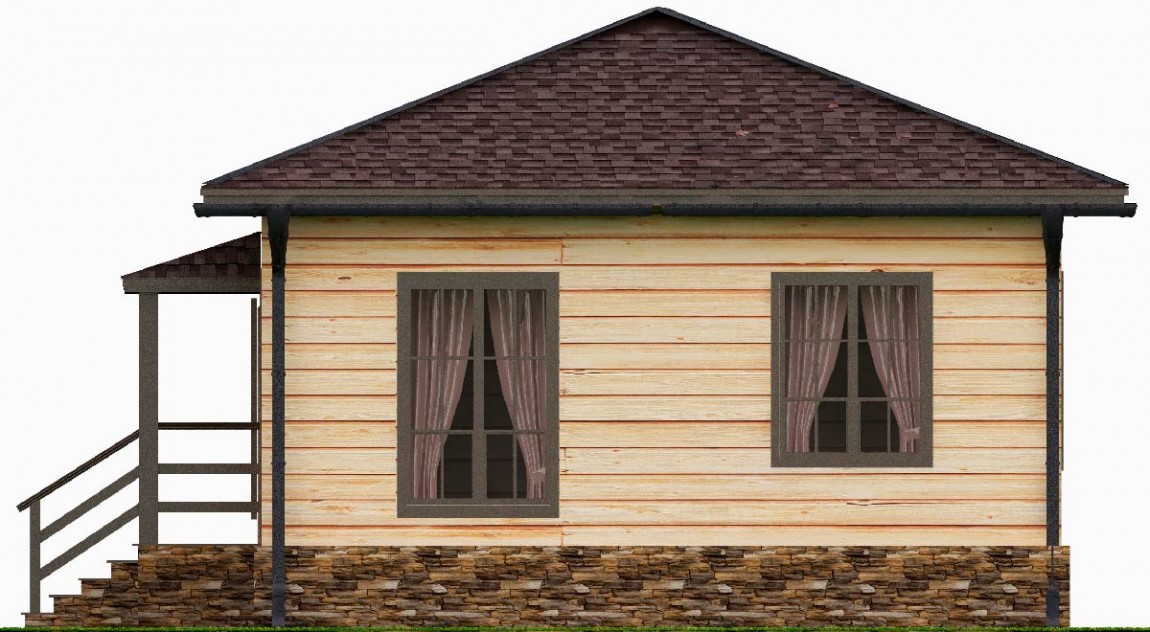

Компактный дом. (Проект K-38).
Разделы -АР, -АС.

Размер архива: 7.9 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (52 листа):
АР Архитектурные решения
АС Архитектурно-Строительные решения

Технико-экономические показатели:
Этажность, эт. - подвал + 1
Общая площадь помещений, м2 - 104,6
Жилая площадь здания, м2 - 58,8
Площадь застройки, м2 - 120,0
Габаритные размеры дома, м - 11,4 х 9,0
Авторы: ООО ПСК "ПроектСтрой"

Конструктивные решения:
Фундамент - монолитный ж/б ленточный ростверк по буронабивным сваям, диаметром 300 мм и длиной 3 м.
Наружные несущие стены 450 мм - ИНСИ-блок толщ. 400 мм D500 М35, теплоизоляция- мин.плита 50 мм, облицовка- фальшбрус.
Внутренние несущие стены - газобетонный блок толщ. 400 мм D500 М35.
Перегородки - кирпич М75- 120 мм.
Перекрытие цокольное - сборные ж/б плиты перекрытия толщ. 220 мм.
Перекрытие чердачное - по деревянным балкам с укладкой теплоизоляции 250 мм.
Крыша - скатная, стропильная система- деревянная.
Кровля - гибкая черепица "SHINGLAS".

Архитектурно-планировочные решения:

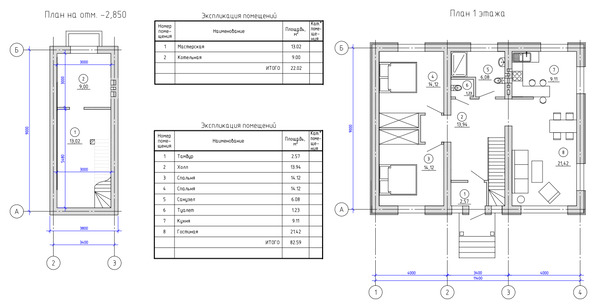

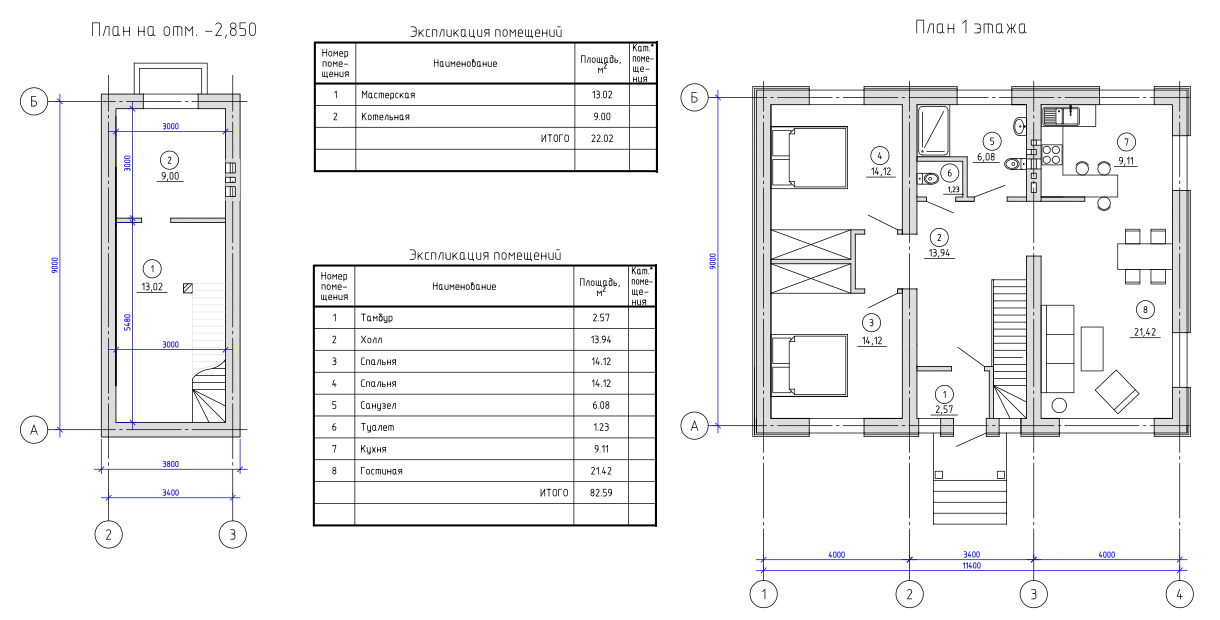

Проектом предусмотрен цокольный этаж под центральной частью дома с размещенными в нем котельной и мастерской

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: одноэтажный, pdf, дача, частный дом, рабочий проект, подвал, чертежи, газобетон
Просмотров: 1559 | Загрузок: 405 | Рейтинг: 5.0/2

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
