Типовой проект 144-204-36.13.90 Одноквартирный 4-комнатный мансардный жилой дом повышенного комфорта

08.07.2016, 19:00
проект садового домика бесплатно
Понравился проект? Поделись с друзьями:

Типовой проект 144-204-36.13.90

Одноквартирный 4-комнатный мансардный жилой дом повышенного комфорта со стенами из кирпича для городского индивидуального строительства в Новосибирской области.
Раздел -АС.

Размер архива: 90.93 Mb
Чертежи в формате: PDF (сканы, размещённые в PDF)

Состав проекта (60 листов):
Альбом I. Архитектурно-строительные решения
Альбом II. Отопление и вентиляция (основное решение). Отопление и вентиляция (отопление от магистральной сети, вариант - газоснабжение.  Водоснабжение и канализация (основное решение). Отопление и вентиляция (горячее водоснабжение от магистральной сети, вариант - от газовых водонагревателей) . Электрооборудование. Связь и сигнализация (отсутствует)
Альбом III. Ведомости потребности в материалах (отсутствует)
Альбом IV. Сметы (отсутствует)
Альбом V. Спецификация оборудования (отсутствует)

    Технико-экономические показатели здания:
    Этажность, эт. -  2
    Количество квартир, шт. - 1
    Количество жилых комнат, шт. - 4
    Общая площадь, м2 - 201,49

    Архитектурно - конструктивные решения:
    Фундаменты - ленточные, бетонные.
    Стены - кладка из обыкновенного кирпича керамического.
    Внутренние стены - кладка из обыкновенного кирпича керамического.
    Перегородки - кладка из обыкновенного кирпича керамического.
    Перекрытия - из сборных железобетонных панелей с круглыми пустотами толщиной 220 мм по серии 1.141-1 вып.60, 64.
    Крыша - мансардная, чердачная стропильной конструкции, стропила - деревянные.
    Кровля - волнистые асбестоцементные листы.

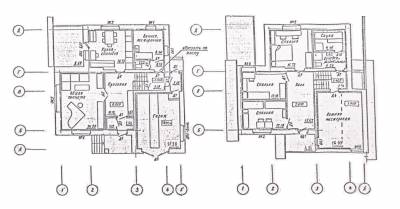

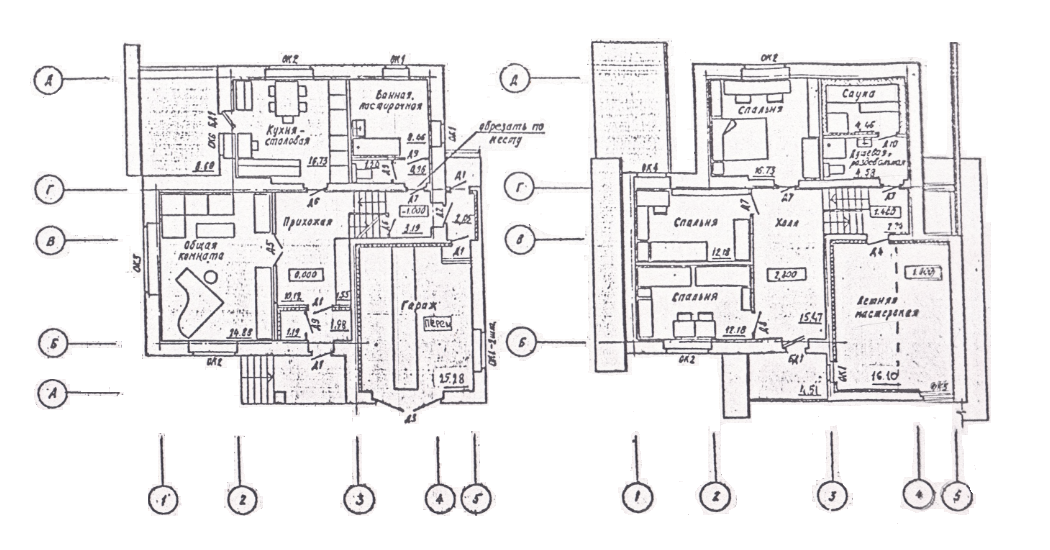

Планы этажей:

чертёжи мансарды
Категория: Чертежи кирпичных и каменных домов | Добавил: Admin | Теги: двухэтажный, чертежи, мансарда, типовой проект, частный дом, с гаражом, pdf, коттедж
Просмотров: 2115 | Загрузок: 387 | Рейтинг: 5.0/5

Внимание Для типовых проектов домов может потребоваться корректировка конструкций стен, кровли и фундамента с учетом геологических особенностей Вашего участка и климатического пояса. Внимание
