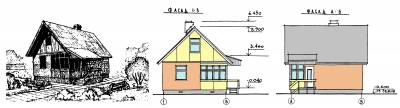

Типовой проект 189-000-519.86 Одноэтажный летний садовый домик с мансардой (со стенами из кирпича). Альбом I.

Размер архива: 10.2 Mb
Чертежи в формате: PDF (сканы, размещённые в PDF)

Состав проекта (37 листов):
Альбом I. Архитектурно-строительные и электротехнические чертежи. Спецификация оборудования.

Технико-экономические показатели:
Общая площадь - 23,86 м2
Площадь мансарды - 14,75 м2
Площадь веранды - 10,00 м2
Площадь застройки - 42,81 м2
Текущий статус документа:    -действует
Дата введения:                       -19.08.1986
Разработан:                             -ЦНИИЭП граждансельстрой
Утверждён:                              -25.07.1986 Госгражданстрой

Конструктивные решения:
Фундаменты - столбчатые, бутобетонные.
Цоколь — рядовой полнотелый обыкновенный кирпич.
Стены наружные — рядовой пустотелый керамический кирпич.
Стены внутренние — рядовой полнотелый обыкновенный кирпич.
Перегородки — деревянные каркасные с обшивкой из гипсокартонных листов.
Перекрытие междуэтажное — деревянные балки с подшивкой гипсокартонными листами и утеплителем из минераловатных плит.
Перекрытие цокольное — деревянные балки с подшивкой обрезными досками и утеплителем из минераловатных плит.
Стропила — деревянные.
Кровля — волнистые асбестоцементные листы по деревянной обрешетке.
Двери — деревянные щитовой конструкции, стандартные.
Окна — с одинарным остеклением.
Полы — дощатые.

Инженерное оборудование:
водопровод - от водоразборной колонки
канализация - люфт-клозет
отопление - печное

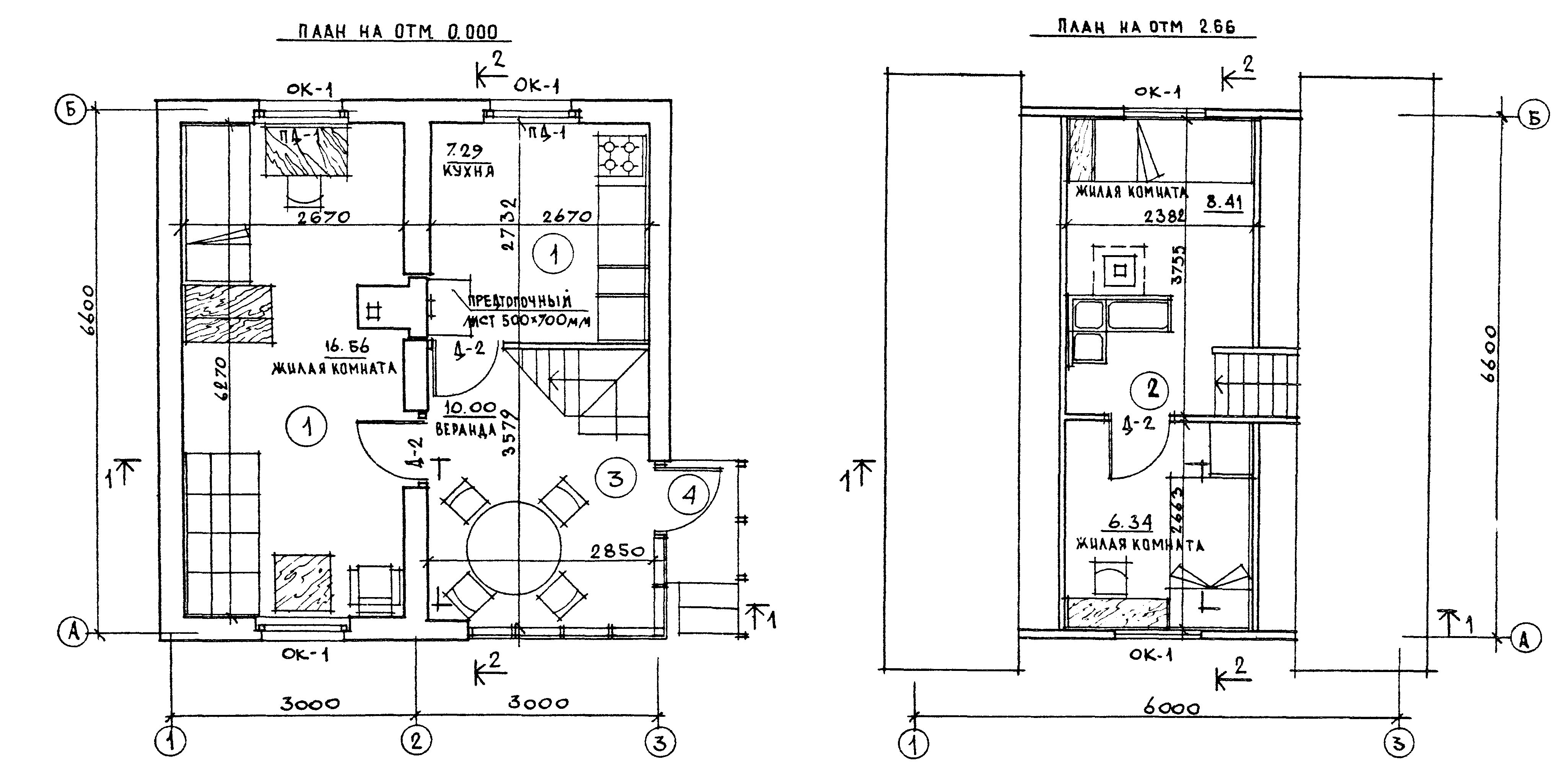

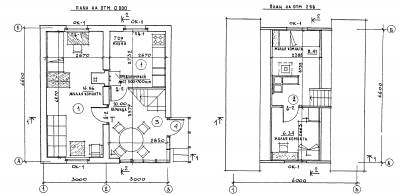

Планы этажей:
