Рабочий Проект.
Одноэтажный трехквартирный жилой дом.
Разделы -АР, -КР, -ОВ, -ВК, -ЭО, -ГС, -СМ.

Размер архива: 28.0 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации:
-АР Архитектурные решения
-КР Конструктивные решения.
-ОВ Отопление и вентиляция.
-ВК Водоснабжение и канализация.
-ЭО Электроснабжение.
-ГС Газоснабжение.
-СМ Сметы.

Технико-экономические показатели здания:
Этажность, эт. -  1
Количество квартир, шт. - 3
Количество жилых комнат, шт. - 3
Общая площадь дома, м2 - 100,90
Жилая площадь дома, м2 - 40,27
Площадь застройки, м2 – 146,30

Архитектурно - конструктивные решения:
Фундаменты - ленточные, монолитные, железобетонные.
Стены - представляют собой ограждающую конструкцию толщиной 560 мм: 400 мм - блоки СКЦ , утеплитель "IZOVOL" - 70мм, 90 мм - лицевые камни СКЦ по ГОСТ 21520-89
Перегородки - блоки СКЦ по ГОСТ 21520-89 - 120мм
Перекрытия - по деревянным балкам перекрытия.
Перемычки - сборные, железобетонные по серии 1.038.1-1, вып.1.
Кровля - скатная, покрытие - шифер по деревянной обрешетке и наклонным деревянным стропилам.
Окна - пластиковые с однокамерным стеклопакетом.
Двери - внутренние деревянные, наружные - металлические.

Проект разработан для строительства во II климатическом районе:
- с расчетной температурой наружного воздуха - 23 оС,
- расчетное значение веса снегового покрова - 180 кг/м2,
- скоростным напором ветра - 30 кг/м2.
- Глубина промерзания грунта - 1,20 м от дневной поверхности грунта.
Уровень ответственности здания II.
Степень огнестойкости III.
Класс здания по пожарной опасности Ф 1.3.
Высота помещения составляет 2,7 м.
Проектом предусматривается оборудование здания вентиляцией, канализацией, электрическими и слаботочными устройствами.

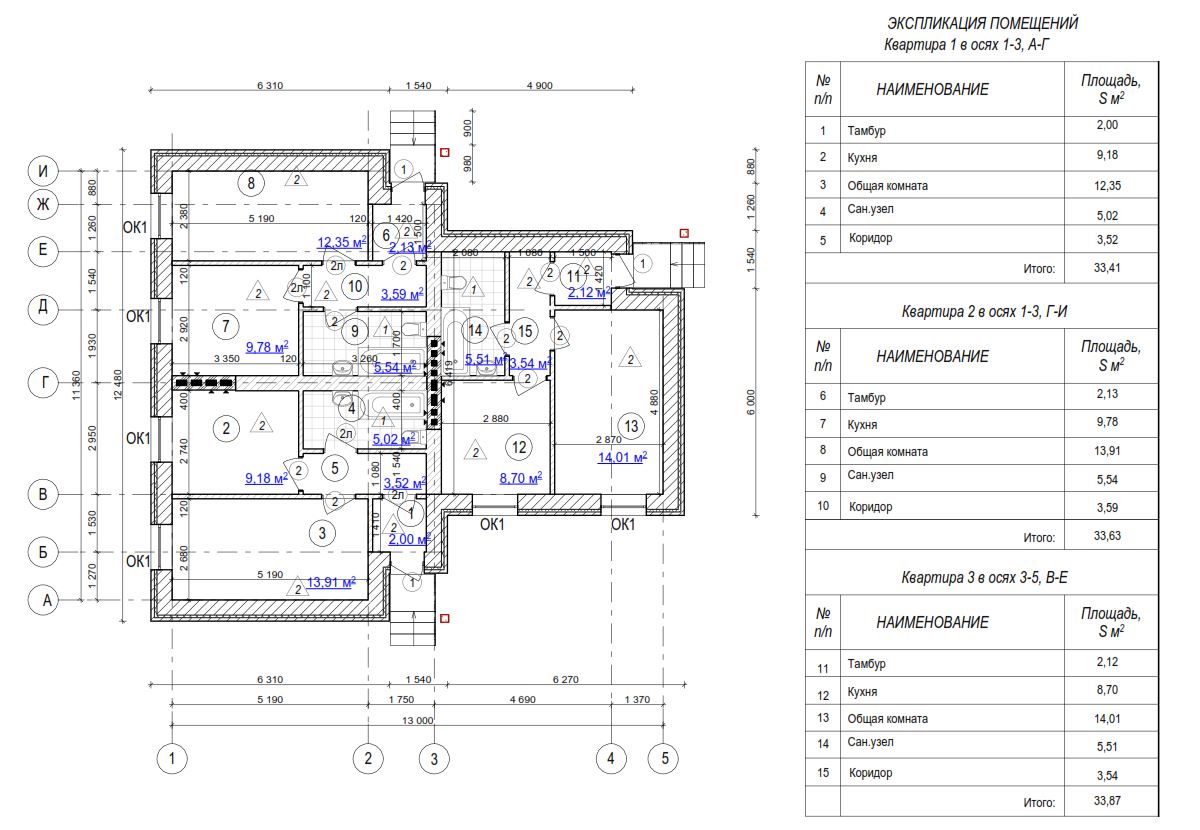

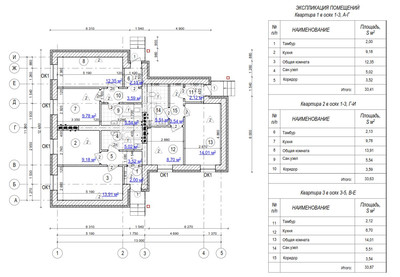

План:

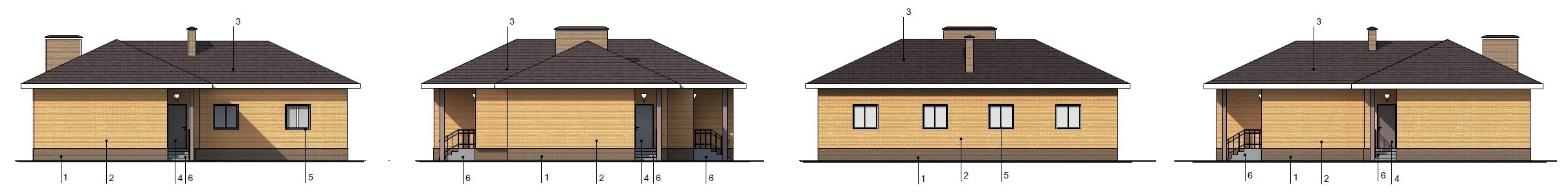

Фасады:
