Рабочий Проект. Индивидуальный жилой дом, общей площадью 167,4 м2.
Разделы -АР, -КР.
Размер архива: 11.58 Mb
Чертежи в формате: PDF

Состав проектно-сметной документации (30 листов):
-АР Архитектурные решения (планы, фасады, визуализация)
-КР Конструктивные решения (конструкции фундамента, ростверка, конструкции стен, перемычки проёмов, конструкции перекрытий и стропильной системы крыши)

Технико-экономические показатели здания:
Этажность, эт......................................... - 2
Количество квартир, шт.......................... - 1
Количество жилых комнат, шт................. - 5
Общая площадь дома, м2....................... - 167,4
Жилая площадь дома, м2....................... - 97,5

Архитектурно-планировочное решение:
Жилой дом запроектирован в виде двухэтажного здания, рассчитан на проживание одной семьи. Размеры в плане по осям - 11,3 x 9,95 м.
В состав 1 этажа включены помещения: тамбур, холл, гардероб, кухня-столовая, гостиная, гостевая комната, санузел, кладовая, котельная.
В состав 2 этажа включены помещения: холл, гардероб, три спальни, санузел.

Конструктивные решения:
Фундамент - буронабивные сваи, монолитный ж/б ростверк, 1 ряд блоков ФБС
Цоколь - кирпичная кладка
Перекрытия - из сборных железобетонных панелей с круглыми пустотами толщиной 220 мм по серии 1.141-1 вып. 60,63
Наружные стены - кладка из пенобетона б=400 мм
Внутренние несущие стены - кладка из пустотелого кирпича б=250 мм
Перегородки - каркас б=90 мм
Вентканалы - из полнотелого кирпича М150. Каждый 5-й ряд кладки армировать кладочной сеткой
Крыша - мансардная, многоскатная с деревянной стропильной системой
Покрытие кровли - Битумная черепица (мягкая кровля)
Оконные блоки - металлопластиковые с 2-х камерными стеклопакетами

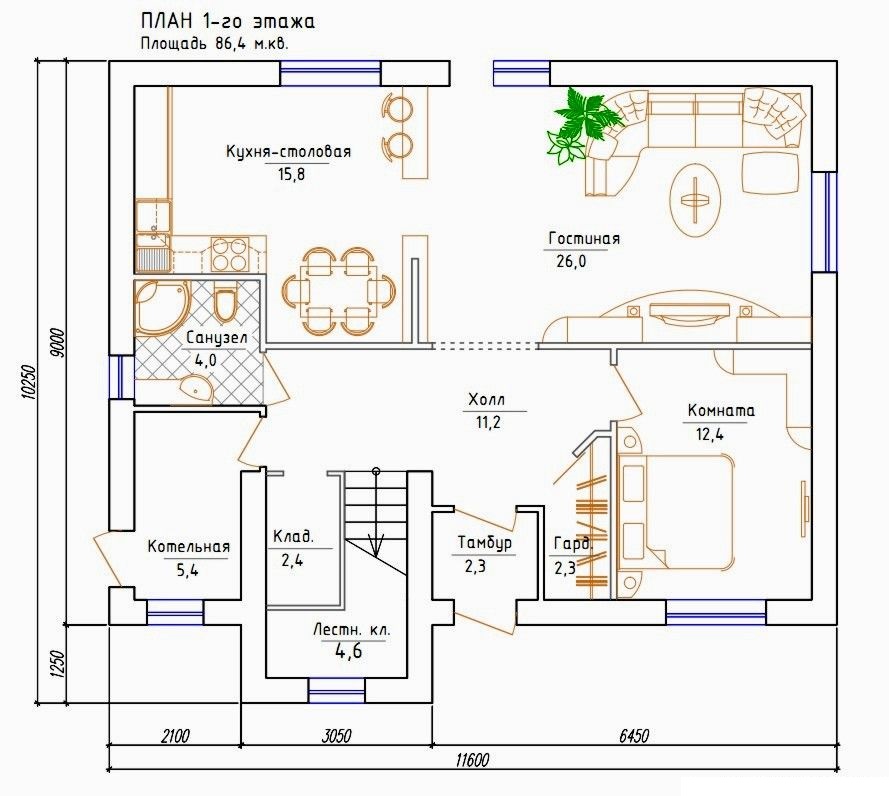

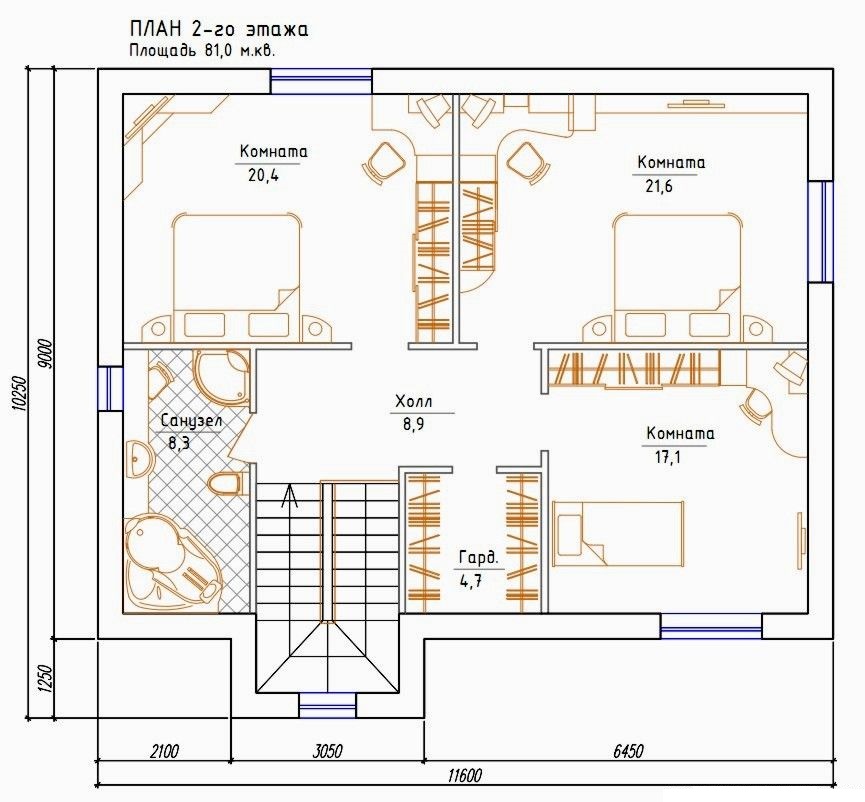

Планы этажей:
