Чертёж щитового дома

19.09.2014, 00:14

Чертёж щитового дома

Данный вариант предусматривает использование столбчатого фундамента, поверх которого укладывают брус обвязки, предварительно поместив под него гидроизоляцию в два слоя рубероида, чтобы защитить помещения и саму конструкцию от проникновения почвенной влаги. Брус обвязки повторяет рисунок плана. В углах и местах примыкания балок соединения выполняют в «четверть» и скрепляют гвоздями.

По внешнему краю обвязки устанавливают щиты, образующие стены. Для этого понадобится три типа щитов: глухие, с типовым оконным блоком ОР12-09 и с типовым дверным блоком ДГ21-9. Все щиты собирают из бруса 100х100мм, образующего каркас 2500х1196мм, который обшивается листами древесноволокнистых плит (фанерой, досками). Наружные стены заполняют утеплителем из минеральной ваты. Внутренние перегородки могут быть пустотелыми. Щиты крепятся к брусу обвязки гвоздями (косым забоем). Поверху стены стягивают доской 19х110мм, образующей верхнюю обвязку.

По завершении монтажа вертикальных конструкций в помещениях первого этажа устраивают пол. На выступы нижней обвязки раскладывают лаги (брусья сечением 50х100мм) в направлении осей, обозначенных цифрами, на расстоянии 600мм друг от друга. Поверх них стелют доски пола сечением 28X94мм. Затем в прихожей делают площадку высотой 300мм — она служит опорой лестницы в мансарду.

Завершив строительство основного объема дома с жилыми и подсобными помещениями, можно приступить к возведению крыши и оборудованию мансарды. Стропила, представляющие собой треугольную раму, собирают по отдельности и в готовом виде монтируют непосредственно на доску верхней обвязки с шагом 600мм в направлении осей, обозначенных буквами. Крайние рамы одновременно являются и фронтонами, куда вмонтированы типовые оконные блоки 0Р09-06. Наружная поверхность стропил обшивается декоративными рейками 13х94мм. Для опоры фронтона главного фасада устанавливается стойка-брус сечением 100х100мм, нижним концом замоноличенная в бетонное основание. По верхним узлам стропила связывают коньковой доской сечением 50х120мм. Для придания конструкции жесткости крайние пары скрепляют досками ветровой связи, расположенными в диагональном направлении.

Поверхность крыши обивают досками сплошной обрешетки, на которую затем крепится кровля — волнистые асбестоцементные листы. Конек покрывают специальными шаблонами. По окончании отделки крыши к торцам обрешетки и нижних стропильных прогонов прибивают лобовые доски сечением 22х144мм. Свесы стропил зашивают декоративной рейкой сечением 13х94мм.

Для пола мансарды используют доски сечением 28х94мм. Их укладывают непосредственно на нижние стропильные прогоны, оставляя люк лестницы неперекрытым. Стены и потолок верхнего этажа обивают листами многослойной фанеры или ДСП. К тетиве (косоурам) лестницы прибивают рейки ограждения, выходящие в люк мансарды на высоту 900мм и оформленные перилами.

Затем в щиты с проемами вставляются оконные и дверные блоки; стыки заделываются наличниками. С внутренней стороны оконных проемов устанавливают подоконные доски сечением 144х44мм, укрепленные брусьями 44х44мм. К брусу нижней обвязки по всему периметру дома прибивают сливной брусок, покрытый оцинкованной жестью. Стыки щитов уплотняют паклей и закрывают рейкой сечением 13х28мм.

Завершив строительство дома, можно приступать к отделочным работам.

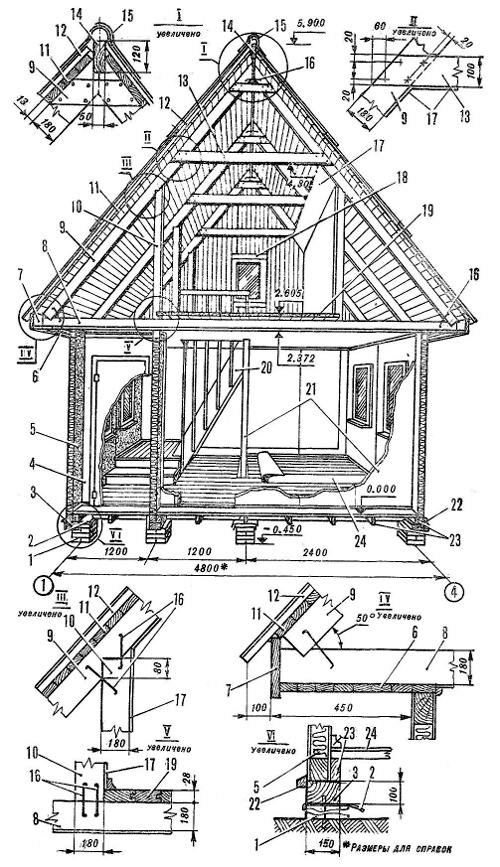

Рис. 1 Разрез дома:
1 — фундамент; 2 — гидроизоляция; 3 — брус обвязки; 4 — щит с дверным блоком (ДГ21-9); 5 — глухой щит с утеплителем; 6 — доски обшивки; 7 — лобовая доска; 8 — нижний прогон стропил; 9 — стропильная нога; 10 — стойка; 11 — обрешетка; 12 — волнистый асбестоцементный лист; 13 — стяжка; 14 — коньковая доска; 15 — асбестоцементный коньковый шаблон; 16 — скобы; 17 — облицовка из древесноволокнистых плит; 18 — элементы крепления оконного блока фронтона; 19 — доски пола мансарды; 20 — лестница; 21 — перегородки без утеплителя; 22 — сливной брус; 23 — лаги; 24 — покрытие пола (линолеум, оргалит и др.)



Рис. 2 Планировка садового дома:
А – жилая комната 8,6м2; Б – кухня 5,8м2; В – прихожая с лестницей в мансарду 2,9+2,9м2; Г – крыльцо с лестницей

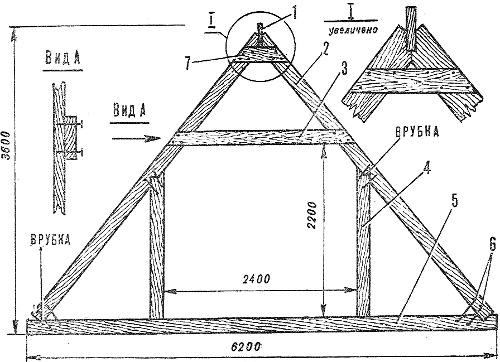

Рис. 3 Стропила:
1 — коньковая доска (50х120мм); 2 — стропильная нога (50х180мм); 3 — стяжка (50х100мм); 4 — стойка (50х180мм); 5 — нижний прогон стропил (50х180мм); 6 — скобы; 7 — накладка (50х10мм)

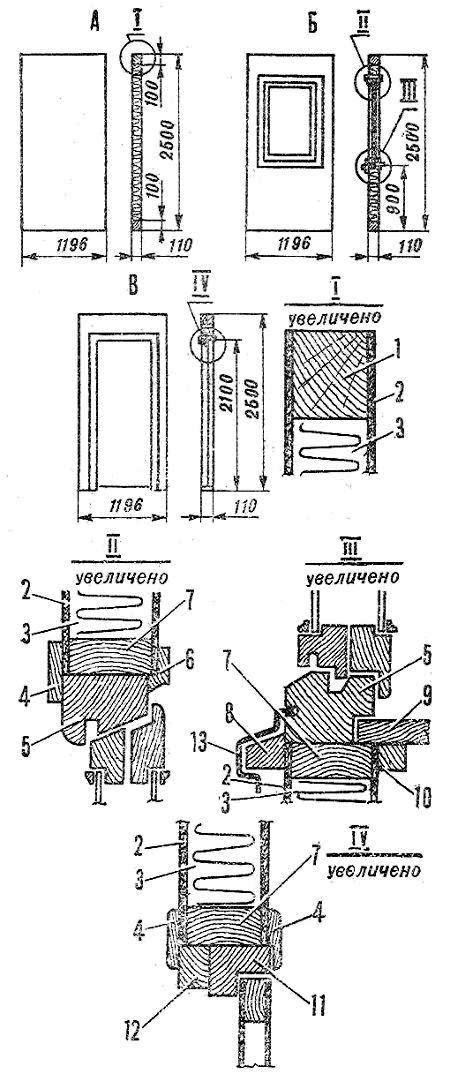

Рис. 4 Щиты для сборки домика: А — глухой щит с утеплителем, Б – щит с оконным блоком ОР12-09, В — щит с дверным блоком ДГ21-9:

1 — брус (100х100мм); 2 — древесноволокнистая плита; 3 — утеплитель (минеральная вата); 4 — наличник-доска (59х26мм); 5 — типовой оконный блок ОР12-09; 6 — наличник-доска (19х54мм); 7 — брус крепления оконного блока (100х50мм); 8 — сливной брус (44х44мм); 9 — подоконник-доска (144х44мм); 10 — брус крепления подоконника (44х44мм); 11 — типовой дверной блок ДГ21-9; 12 — брус (45х36мм); 13 — металлический слив

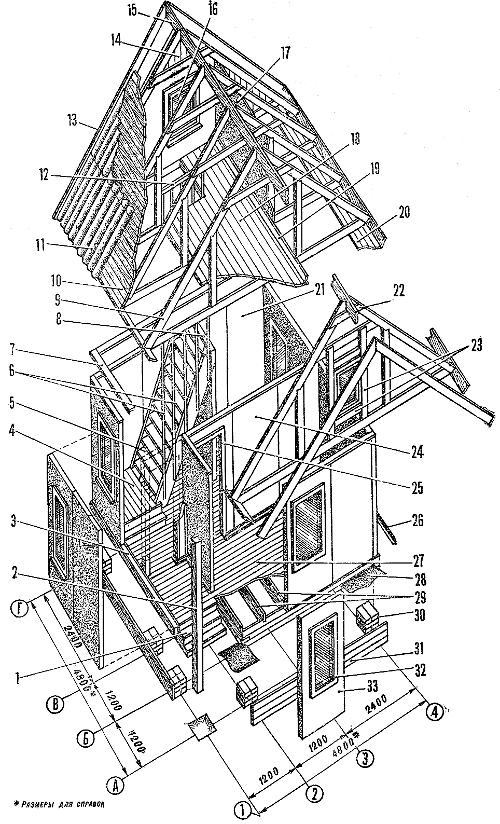

Рис. 5 Сборочная схема щитового домика:
1 — крыльцо; 2 — стойка; 3 — брус обвязки; 4 — площадка лестницы; 5 — лестница в мансарду; 6 — ограждение лестницы; 7 — рейка верхней обвязки; 8 — перегородка кухни; 9 — стропильная нога; 10 — обрешетка; 11 — волнистый асбестоцементный лист; 12 — ограждение люка мансарды; 13 — лобовая доска; 14 — рейка обшивки фронтона; 15 — коньковая доска; 16 — оконный блок фронтона; 17 — многослойная фанера (ДСП) обшивки стен мансарды; 18 — пол мансарды; 19 — плинтус; 20 — обшивка свесов стропил; 21 — наружный глухой щит; 22 — накладка; 23 — элементы крепления оконного блока фронтона; 24 — внутренняя перегородка; 25 — щит с дверным блоком; 26 — сливной брус; 27 — доски пола; 28 — гидроизоляция; 29 — лаги; 30 — фундамент; 31 — доски обшивки цоколя; 32 — оконный блок; 33 — наружный щит с оконным блоком
